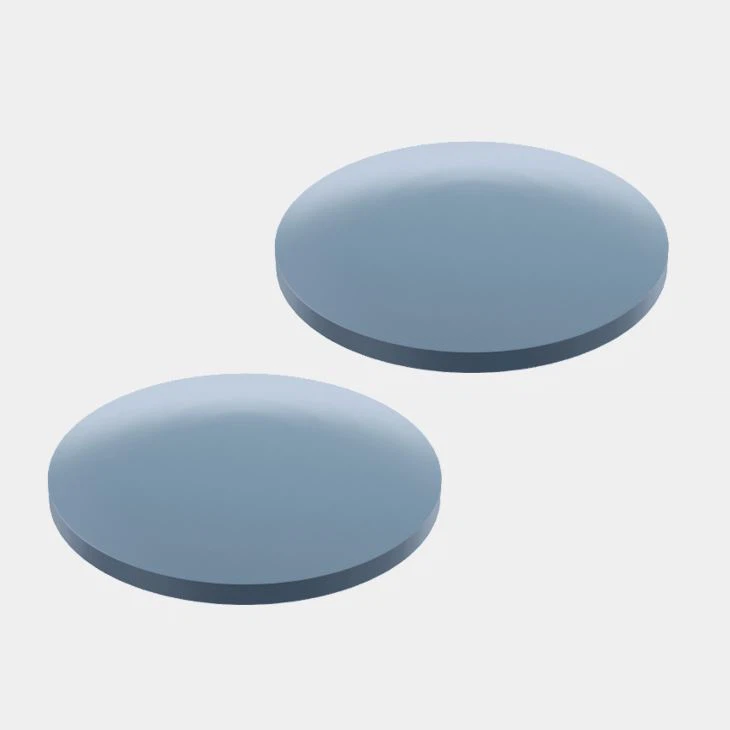

Tätningsbrickor för bultar
Standard: DIN 470
Vara: Tätningsbrickor för bultar
Även namngiven: Tätningsskivor DIN 470
Material: Stål
Diameter: 3, 4, 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, (30), 32, (34), 36, (38), 40, (42) ), 45, (48), 50, (52), 56, (60), 63, 80, 100, 125
Ytbehandling: Vanlig, svart, förzinkad, varmförzinkad, oxidation, dakromet, fosfatering, kadmiumelektroplate, nickelpläterad
MOQ: 1000 kg
Ledtid: 30 till 60 dagar
produkt introduktion

Som en global leverantör av skräddarsydda infästningslösningar är AYAs serviceprocess lika nära kunderna som AYAs produkter. Från att beskriva behov till uppföljningstjänster, kommer AYA snabbt och inte spara några ansträngningar för att hjälpa kunderna att lösa eventuella fästproblem som uppstår, för att eliminera kundernas oro.
Produktbeskrivning
produktnamn | Tätningsbrickor för bultar |
Även namngiven | Tätningsskivor DIN 470 |
Material | Stål |
Standard | DIN 470 |
Diameter | 3, 4, 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, (30), 32, (34), 36, (38), 40, (42), 45, (48), 50, (52), 56, (60), 63, 80, 100, 125 |
Avsluta | Vanlig, Svart, Förzinkad, Varmförzinkad, Oxidation, Dacromet, Fosfatering, Kadmiumelektroplatta, Nickelpläterad |
| Nominell diameter d | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | |
| d | max | 3.03 | 4.0375 | 5.0375 | 6.0375 | 8.045 | 10.045 | 12.055 | 14.055 | 16.055 |
| min | 2.97 | 3.9625 | 4.9625 | 5.9625 | 7.955 | 9.955 | 11.945 | 13.945 | 15.945 | |
| H | 1.2 | 1.34 | 1.35 | 1.67 | 1.94 | 2.67 | 2.77 | 2.94 | 3.11 | |
| SR | 3 | 4 | 6 | 7 | 9 | 12 | 16 | 19 | 22 | |
| h | Nominell storlek | 0.8 | 0.8 | 0.8 | 1 | 1 | 1.6 | 1.6 | 1.6 | 1.6 |
| max | 0.95 | 0.95 | 0.95 | 1.15 | 1.15 | 1.75 | 1.75 | 1.75 | 1.75 | |
| min | 0.65 | 0.65 | 0.65 | 0.85 | 0.85 | 1.45 | 1.45 | 1.45 | 1.45 | |
| per 1000 enheter≈kg | ≈ | 0.047 | 0.084 | 0.132 | 0.236 | 0.517 | 1.05 | 1.49 | 2.02 | 2.63 |
| Nominell diameter d | 18 | 20 | 22 | 25 | 28 | -30 | 32 | -34 | 36 | |
| d | max | 18.055 | 20.065 | 22.065 | 25.065 | 28.065 | 30.065 | 32.08 | 34.08 | 36.08 |
| min | 17.945 | 19.935 | 21.935 | 24.935 | 27.935 | 29.935 | 31.92 | 33.92 | 35.92 | |
| H | 3.28 | 3.45 | 4.09 | 4.38 | 4.53 | 4.77 | 4.95 | 5.11 | 5.36 | |
| SR | 25 | 28 | 30 | 34 | 40 | 42 | 45 | 48 | 50 | |
| h | Nominell storlek | 1.6 | 1.6 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| max | 1.75 | 1.75 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | |
| min | 1.45 | 1.45 | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | |
| per 1000 enheter≈kg | ≈ | 3.35 | 4.12 | 7.1 | 8.98 | 11.1 | 12.6 | 13.2 | 14.8 | 16.7 |
| Nominell diameter d | -38 | 40 | -42 | 45 | -48 | 50 | -52 | 56 | -60 | |
| d | max | 38.08 | 40.08 | 42.08 | 45.08 | 48.08 | 50.08 | 52.095 | 56.095 | 60.095 |
| min | 37.92 | 39.92 | 41.92 | 44.92 | 47.92 | 49.92 | 51.905 | 55.905 | 59.905 | |
| H | 5.6 | 5.7 | 5.8 | 6.15 | 6.38 | 6.62 | 6.66 | 7.06 | 7.47 | |
| SR | 52 | 56 | 60 | 63 | 68 | 70 | 75 | 80 | 85 | |
| h | Nominell storlek | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| max | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | |
| min | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | |
| per 1000 enheter≈kg | ≈ | 19.7 | 20.5 | 22.6 | 26.1 | 29.5 | 32.1 | 34.5 | 40.2 | 46.3 |
| Nominell diameter d | 63 | 80 | 100 | 125 | - | - | - | - | - | |
| d | max | 63.095 | 80.095 | 100.11 | 125.125 | - | - | - | - | - |
| min | 62.905 | 79.905 | 99.89 | 124.875 | - | - | - | - | - | |
| H | 7.7 | 10.41 | 12.23 | 14.2 | - | - | - | - | - | |
| SR | 90 | 112 | 140 | 180 | - | - | - | - | - | |
| h | Nominell storlek | 2 | 3 | 3 | 3 | - | - | - | - | - |
| max | 2.15 | 3.15 | 3.15 | 3.15 | - | - | - | - | - | |
| min | 1.85 | 2.85 | 2.85 | 2.85 | - | - | - | - | - | |
| per 1000 enheter≈kg | ≈ | 50.9 | 134 | 204 | 313 | - | - | - | - | - |
Produktinformation

Produktfördelar

Fördelar med Dowty tätningsbricka
1. Tätningsbrickornas vibrationsmotstånd för bultar är mycket bra.
2. Tätningsskivorna DIN 470 kan täta och låsa samtidigt.
3. Dowty-tätningsbrickan har en konstruktion i ett stycke.
4. Material av hög kvalitet, lång livslängd för brickor.
5. Hela processens spårningskvalitetsövervakning säkerställer bulkkvaliteten på tätningsbrickor.
6. AYA har rik erfarenhet av fästelement.
Kvalitetsinspektion

Intern process audition genomförs regelbundet för att säkerställa effektiviteten i tillverkningsprocessen.
Kvalitetsgaranti och gällande provningar är den avgörande delen av tillverkningen av fästelement. I AYA genomförs de mest omfattande inspektionerna för att analysera fästelementet med den kvantitativa analysmetoden. Äntligen kommer den noggranna resultatrapporten i sig att bevisa kvaliteten väl.
Förpackning och containerlastning

AYA har alltid lagt stor vikt vid forskning och utveckling av förpackningen för att förbättra utseendet och hållbarheten i transportprocessen.
100 procent leverans i tid garanterad.
Användningsscenarier

Varför välja AYA?

AYA tillhandahåller exklusiva tjänster till 1000 plus medlemmar från hela världen varje år, med ett unikt kedjeservicelösningssystem, du behöver bara klicka med musen för att få en exklusiv fästlösning och njuta av dörr-till-dörr-tjänster.
